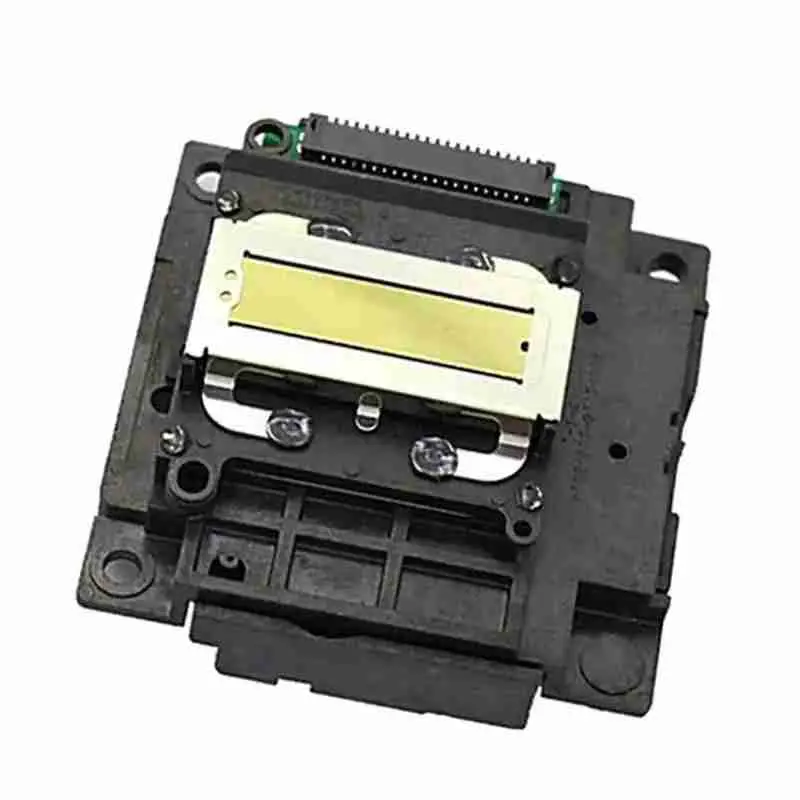

CABEZAL EPSON SERIE L1250, L3210, L3250 Y OTROS MODELOS MÁS.
Compatible con Epson:
Serie L: L1110, L1210, L1250, L3100, L3110, L3116, L3118, L3119, L3150, L3158, L3160, L3163, L3210, L3250, L3260, L4150, L4160, L4260, L5190, L5290.
Serie ET: ET-2500, ET-2600, ET-2700, ET-2710, ET-2711, ET-2714, ET-2750, ET-2760, ET-2800, ET-2850, ET-4800.
Serie XP: XP-430, XP-440, XP-442.
Serie WF: WF-2630.
Número de parte: FA040610041 — familia FA04000 / FA04010 / FA04040 / FA04061
Descripción: Cabezal de impresión encargado de controlar la expulsión de tinta a través de sus boquillas para formar texto, imágenes y gráficos con precisión. Es una de las piezas principales del sistema de impresión y su condición afecta directamente la definición, continuidad de colores y uniformidad del resultado. Se utiliza como repuesto cuando existen inyectores dañados, pérdida permanente de canales, obstrucciones severas o fallas eléctricas que no se corrigen con procedimientos de limpieza.
Instalación:
1. Retira la unidad del escáner/carcasa superior.
2. Gira el engranaje hacia ti para soltar el bloqueo del carro y alinea el carro con la guía frontal del papel.
3. Retira la tapa del carro (2 ganchos y pestaña), suelta la guía de tubos y retira los 4 adaptadores.
4. Con un destornillador plano suelta los 2 ganchos del Holder Board y retíralo.
5. Quita los 3 tornillos, levanta el cabezal y desconecta el flex.
6. Monta el nuevo atornillando en el orden 1-2-3 (C.B.P 3x10, 7 ± 1 kgf·cm) y alinea el Holder Board con las 2 costillas del carro.
7. Después de instalar: con el Adjustment Program de Epson revisa la distancia del cabezal (platen gap), ingresa el Head ID, haz la carga de tinta y los ajustes de primer punto, ángulo del cabezal y Bi-D.
1. Retira la unidad del escáner/carcasa superior.
2. Gira el engranaje hacia ti para soltar el bloqueo del carro y alinea el carro con la guía frontal del papel.
3. Retira la tapa del carro (2 ganchos y pestaña), suelta la guía de tubos y retira los 4 adaptadores.
4. Con un destornillador plano suelta los 2 ganchos del Holder Board y retíralo.
5. Quita los 3 tornillos, levanta el cabezal y desconecta el flex.
6. Monta el nuevo atornillando en el orden 1-2-3 (C.B.P 3x10, 7 ± 1 kgf·cm) y alinea el Holder Board con las 2 costillas del carro.
7. Después de instalar: con el Adjustment Program de Epson revisa la distancia del cabezal (platen gap), ingresa el Head ID, haz la carga de tinta y los ajustes de primer punto, ángulo del cabezal y Bi-D.
Precauciones:
No toques las boquillas ni el orificio de entrada de tinta.
Trabaja con el carro en la posición indicada y sin hacer fuerza vertical: el chasis se deforma y cambia la distancia del cabezal.
No presiones la película de los adaptadores; pinza los tubos y tapa las puntas con un hisopo.
Al cerrar la tapa del carro, los tubos no deben quedar montados uno sobre otro.
No toques las boquillas ni el orificio de entrada de tinta.
Trabaja con el carro en la posición indicada y sin hacer fuerza vertical: el chasis se deforma y cambia la distancia del cabezal.
No presiones la película de los adaptadores; pinza los tubos y tapa las puntas con un hisopo.
Al cerrar la tapa del carro, los tubos no deben quedar montados uno sobre otro.
Errores relacionados:
031001 — Sobrecalentamiento del cabezal antes de imprimir.
031004 — Temperatura del cabezal.
031006 — Fusible quemado: cabezal, flex o placa.
031008 — Sobrevoltaje VBS: revisa primero el flex del cabezal.
En los modelos sin pantalla la impresora solo parpadea las luces; el código exacto se lee con el Adjustment Program de Epson.
031001 — Sobrecalentamiento del cabezal antes de imprimir.
031004 — Temperatura del cabezal.
031006 — Fusible quemado: cabezal, flex o placa.
031008 — Sobrevoltaje VBS: revisa primero el flex del cabezal.
En los modelos sin pantalla la impresora solo parpadea las luces; el código exacto se lee con el Adjustment Program de Epson.
Antes de comprar:
En la lista oficial Epson L4260 este cabezal aparece como FA04061 (ID1510-2) y reemplaza a FA04010 (L110/L210/L355/L120), FA04060, FA04040 y FA04000 (XP-401).
Requiere el Adjustment Program de Epson para el Head ID y los ajustes.
Tiempo de referencia Epson (manual serie L3210/L3250/L1250): unos 4 min de cambio + 17 min de ajustes.
En la lista oficial Epson L4260 este cabezal aparece como FA04061 (ID1510-2) y reemplaza a FA04010 (L110/L210/L355/L120), FA04060, FA04040 y FA04000 (XP-401).
Requiere el Adjustment Program de Epson para el Head ID y los ajustes.
Tiempo de referencia Epson (manual serie L3210/L3250/L1250): unos 4 min de cambio + 17 min de ajustes.
RD$ 4,500.00
RD$ 4,500.00
