CORREA DE CARRO CR EPSON L14150, L14158, M5610, ET-15000 Y MODELOS COMPATIBLES – CR TIMING BELT

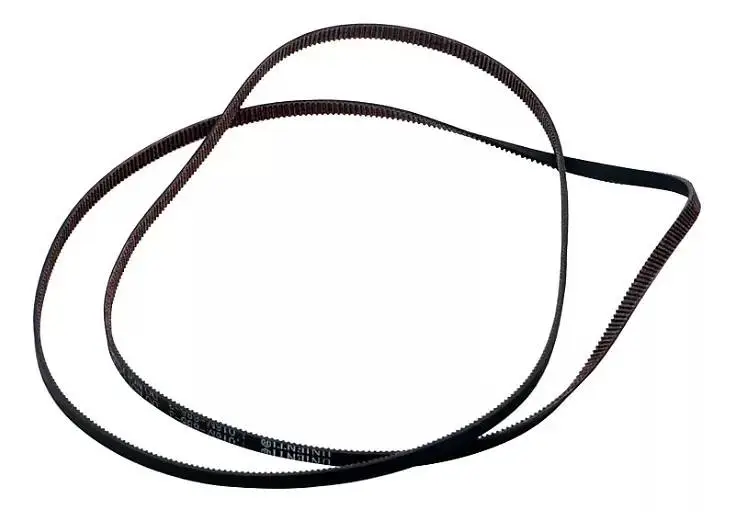

Correa de Carro CR / CR Timing Belt Epson
Correa dentada utilizada en el mecanismo de desplazamiento del carro de impresión de impresoras Epson compatibles.
Su función es transmitir el movimiento generado por el CR Motor hacia la unidad del carro, permitiendo que el cabezal se desplace correctamente de un lado a otro durante la impresión.

Instalación:
1. Para llegar a esta pieza hay que sacar el mecanismo: carcasas, ADF/escáner, placa principal (desconectando todos sus cables), sistema de tinta, soporte de la escala CR y el chasis principal.
2. Con el chasis fuera, suelta la polea tensora (CR Driven Pulley) y su resorte para aflojar la correa.
3. Saca la correa del carro y del piñón del motor CR.
4. Coloca la nueva con los dientes bien asentados en el piñón y en la polea, y vuelve a tensar con el resorte.
5. Mueve el carro a mano: debe correr suave y sin saltos. Luego haz el ajuste Bi-D con el Adjustment Program de Epson.

Precauciones:
No dobles ni pellizques la correa; un diente dañado provoca saltos del carro.
Confirma que la correa quede montada sobre el piñón y la polea, no al lado.

Errores relacionados:
000021 — Sobrecarga del carro: correa deshilachada o saltada.
000024 — Bloqueo del carro: correa deshilachada o saltada.
000025 — Caída de velocidad del carro: correa floja.

Antes de comprar:
Tiempo de referencia Epson para un técnico entrenado: unos 17 min de desarme.
RD$ 2,000.00 RD$ 2,000.00
